El cable de control aïllat de PVC (sèrie KVV) és un cable multi-nucli dissenyat per a circuits de control, transmissió de senyal i mesura. Consisteix en conductors de coure, aïllament de PVC i funda exterior de PVC, que ofereix un aïllament elèctric fiable, protecció mecànica i un funcionament estable en sistemes de control de baixa tensió-.

Especificacions tècniques

Item	Especificació
Tensió nominal	450/750V
Material conductor	coure
Temperatura de funcionament	Menys o igual a 70 graus
Temperatura d'instal·lació	Major o igual a 0 graus
Material d'aïllament	PVC
Radi de flexió	Major o igual a 6D (sense blindat), Superior o igual a 12D (blindat)
Tensió de prova	2500V / 5 min

Beneficis d'enginyeria

Rendiment elèctric estable
Els conductors de coure proporcionen una bona conductivitat i baixes pèrdues de transmissió, donant suport a circuits de senyal i control fiables.

Protecció de PVC duradora
L'aïllament i la funda de PVC ofereixen resistència contra la humitat, l'abrasió i les condicions ambientals industrials habituals.

Opcions de configuració flexibles
Els diferents blindatges, números de nuclis i estructures blindades permeten que el cable s'adapti a diversos requisits d'instal·lació.

Fàcil instal·lació i manteniment
La identificació clara del nucli i les estructures estandarditzades simplifiquen el cablejat, la inspecció i la substitució.

Construcció de cables

L'estructura del cable està dissenyada per proporcionar un aïllament fiable i una protecció mecànica-a llarg termini.
Conductor de coure → Aïllament de PVC → Muntatge del nucli → Funda de PVC

Component	Material	Funció
Conductor	Coure-sense oxigen	Proporciona transmissió de corrent estable i baixa resistència
Aïllament	PVC	Assegura l'aïllament elèctric i la protecció ignífuga{0}}
Identificació del nucli	Nuclis-codificats o numerats per colors	Simplifica la instal·lació i el manteniment
Escut (opcional)	Trena de coure / Cinta de coure	Redueix les interferències electromagnètiques
Beina exterior	PVC	Protegeix contra la humitat, l'abrasió i els danys externs

Tipus de cable comuns

Model	Estructura	Apte per
KVV	Cable aïllat de PVC i revestiment de PVC	Circuits generals de control fix
KVVP	Versió blindada amb trenes de coure	Sistemes de control que requereixen protecció EMI
KVVP2	Versió blindada amb cinta de coure	Circuits d'instrumentació i senyal
KVV22	Versió blindada de cinta d'acer	Entorns subterranis o mecànicament exigents
KVVR	Versió de conductor flexible	Connexions d'equips que requereixen flexibilitat

Aplicacions típiques

Automatització Industrial
S'utilitza per a PLC, DCS, armaris de control i connexions d'equips de producció que requereixen una transmissió de senyal estable.

Instal·lacions d'energia
S'aplica en subestacions, sistemes de distribució d'energia i circuits auxiliars de control.

Sistemes de control d'edificis
Adequat per a edificis intel·ligents, control HVAC, sistemes de seguretat i equips de gestió d'instal·lacions.

Equipament industrial
Instal·lat en maquinària, línies de fabricació i sistemes d'instrumentació per a un cablejat de control fiable.

Opcions de personalització

Disponible segons els requisits del projecte:

Nombre de nuclis

Secció{0}}del conductor

Tipus de blindatge (cap / trena de coure / cinta de coure)

Estructura de blindatge

{0}}Retardant de flama o funda LSZH

Longitud del cable i marcatge exterior

Qualitat i compliment

Els cables de control aïllats de PVC es fabriquen segons estàndards de cable reconeguts:
GB/T 9330-2008
IEC 60227
IEC 60332
La inspecció de producció pot incloure proves de resistència del conductor, proves de resistència d'aïllament, proves de resistència a la tensió i inspecció d'aparença.

Embalatge i lliurament

Embalat amb bidons de fusta, bobines de fusta-d'acer o bobines segons la mida del cable.
Longituds de lliurament estàndard: 100m, 500m o 1000m.
Longituds personalitzades, marques i estructures especials de cable disponibles.
El MOQ i el temps de lliurament depenen de les especificacions i la quantitat de la comanda.

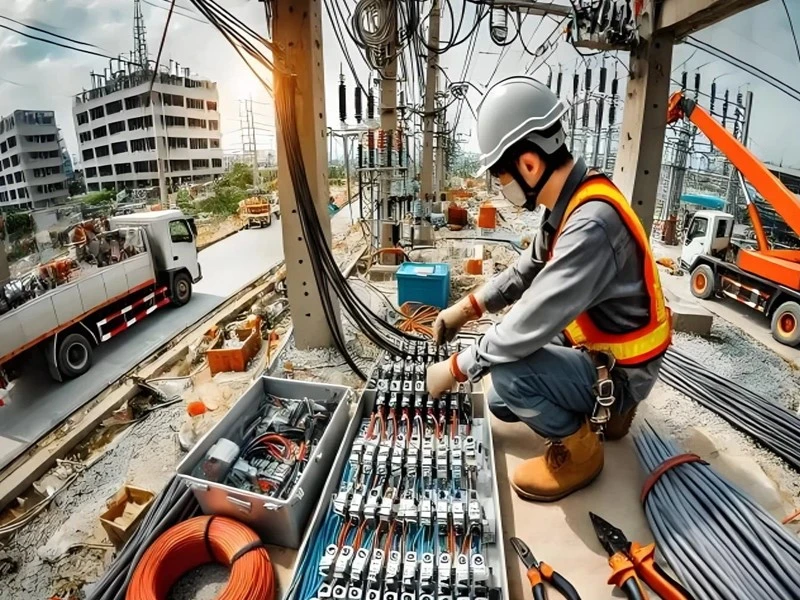

Aplicacions

Normes

PMF

P: Què és un cable de control aïllat de PVC?

R: El cable de control aïllat de PVC és un cable multi-nucli amb aïllament i funda de PVC, utilitzat principalment per a circuits de control, senyal i mesura en sistemes elèctrics de baixa tensió-.

P: Quina diferència hi ha entre el cable de control aïllat de PVC i el cable d'alimentació?

R: Els cables de control s'utilitzen principalment per transmetre senyals de control i connectar equips de control, mentre que els cables d'alimentació estan dissenyats per a una transmissió de potència més gran.

P: Quina tensió nominal admet aquest cable?

R: La tensió nominal estàndard és de 450/750V, adequada per a aplicacions de control industrial i automatització.

P: Quins materials s'utilitzen per al cable de control aïllat de PVC?

R: El cable normalment utilitza conductors de coure, aïllament de PVC i funda exterior de PVC. Es poden afegir blindatges o blindatges segons els requisits.

P: Aquest cable es pot utilitzar a l'aire lliure?

R: Les versions estàndard de PVC són adequades per a instal·lacions exteriors protegides. Per a entorns exteriors durs, es recomanen versions blindades o especialment protegides.

P: Quina diferència hi ha entre KVV i KVVP?

R: KVV és un cable de control estàndard sense blindatge, mentre que KVVP afegeix un blindatge de trenes de coure per millorar la resistència contra les interferències electromagnètiques.

P: Es pot personalitzar el cable?

A: Sí. Els clients poden personalitzar la mida del conductor, el nombre de nuclis, l'estructura de blindatge, el material de la funda, el color i la longitud del cable.

P: Quines indústries utilitzen habitualment cables de control de PVC?

R: S'utilitzen àmpliament en sistemes d'automatització, generació d'energia, petroquímica, fabricació, transport i control d'edificis.

P: Hi ha versions-retardants de flama disponibles?

A: Sí. Les versions ignífugues-resistents al foc- i LSZH es poden subministrar segons els requisits de seguretat del projecte.

P: Quina informació es necessita per a la cotització?

R: Proporcioneu el model de cable, la mida del conductor, el nombre de nuclis, el requisit de blindatge, la quantitat, la longitud de lliurament i els estàndards requerits.
